La boucle de préchauffage géothermique passif est aussi appelée « collecteur souterrain à eau », « puits canadien hydronique/hydraulique », « puits canadien à eau glycolée », ou encore « échangeur géothermique à eau glycolée ». C’est une variante de l’échangeur d’air géothermique vu précédemment, fonctionnant cette fois-ci avec de l’eau à laquelle on ajoute un antigel (glycol).

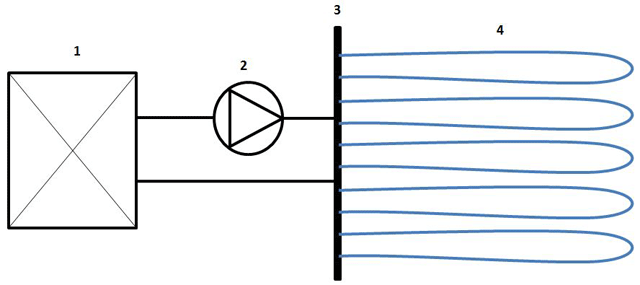

Schéma de principe de la boucle de préchauffage géothermique passif
Stéphane Braye pour Écohabitation

Schéma de principe de la boucle de préchauffage géothermique passif. Les numéros correspondent aux explications ci-dessous. Stéphane Braye pour Écohabitation

  1. Échangeur de chaleur du VRC
  2. Circulateur (ou pompe) d’eau
  3. Collecteur
  4. Boucles d’eau

Le fonctionnement est sensiblement le même que pour l’ÉAG vu précédemment.

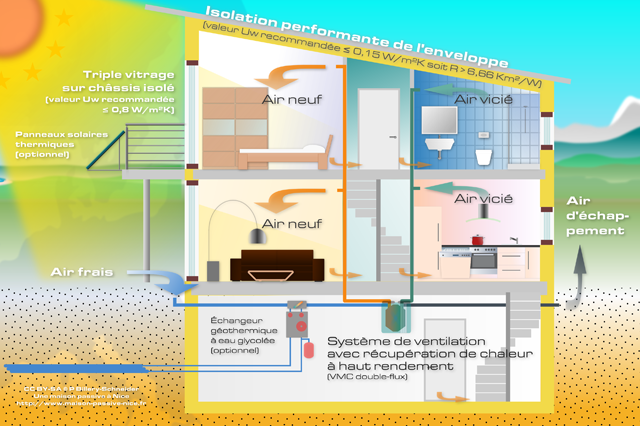

Une maison passive utilisant un échangeur géothermique à eau glycolée
Une maison passive utilisant un échangeur géothermique à eau glycolée. © Anonyme, Creative Commons

Cette technique a plusieurs avantages par rapport à l’échangeur d’air géothermique traditionnel : tout d’abord il n’y a plus de problème de moisissure ou d’eau stagnante, et conséquemment la boucle de préchauffage à eau peut être utilisée l’hiver (préchauffage et protection hors gel du VRC) comme en été (en rafraîchissement) contrairement à l’ÉAG.

Par contre, l’installation devient plus complexe : voir la page suivante.

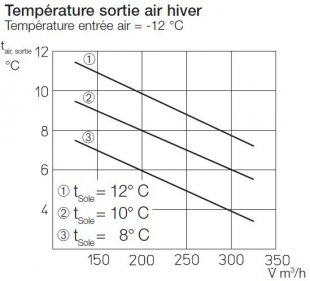

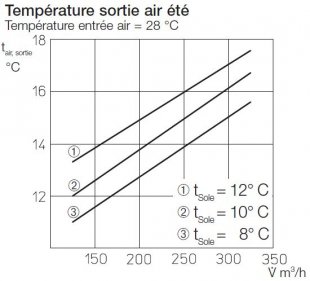

Voici les températures attendues à la sortie d’une boucle de 100 m en fonction du débit d’air qui y circule (données du fabricant Helios).

Température de sortie en fonction du débit d’air sous différents climats Température de sortie en fonction du débit d’air sous différents climats
Température de sortie en fonction du débit d’air sous différents climats (différentes températures du sol). Source : Hélios
